概述

UG型過濾器廣泛用于蒸汽、空氣、水、油品等系統管道中，保護各種計量器、泵機、閥門、疏水器等設備。

特點

UG型過濾器壓力損失小，流通面積大，抗污性強。排污方便。

工作原理

U型過濾器是直接連入管道使用。在生產過程中，流體會隨著管道流經U型過濾器，液體先通過桶體而后進入濾籃，流體從濾籃的縫隙中流出，直至過濾器的出口被排出，流體中的固體雜質顆粒為濾籃所阻擋，與流體分離完成過濾。使用一段時間后，固體雜質在濾籃中堆積，這時只要旋開主管底部的螺塞，將桶體內的液體排凈，拆卸法蘭，清洗濾籃后重新裝入，就能完成雜質的清理了。

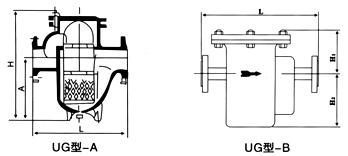

結構示意圖

主要性能規范

Type 型號	Pressure Nominal(MPa) 公稱壓力	Working Temperature(℃) 工作溫度	Filter Net Eye Number 濾網目數	APPlicable Media 適用介質
YG—W	2.0	300	20～150	Steam，Air，Water，Oil
YG—F	5．O	425	20～150	蒸汽、空氣、水、油

技術參數表

Type 型號	Nominal Diameter(DN)公稱通徑	External dimensions(mm)外形尺寸
		A	L	H
UG型一A	10	150	80	125
	15	150	80	125
	20	180	100	153
	25	180	100	153
	40	200	155	304
	50	300	155	340
	65	340	220	380
	80	400	250	420
	100	500	295	502
	150	600	335	650
	200	786	395	770
UG型一B	Nominal Diameter(DN)公稱通徑	External dimensions(mm)外形尺寸
		L	H1	H2
	15	270	90	145
	20	270	90	145
	25	270	90	145
	32	320	125	175
	40	320	125	175
	50	320	125	175
	65	430	140	220
	80	430	140	220
	100	430	140	220
	125	460	160	235
	150	460	170	235
	200	460	190	235
