概述

CARV清水復合式排氣閥用于管路上的較高點有閉氣的地方，來排除管內的氣體來疏通管首，達到正常工作，如不裝排氣閥，管內流動的液體會產生動熱引起氣體形成短路，使管道出水容量達不到設計要求，其次，管道在運轉時出現停電、停泵管道會出現負壓力會引起管道振動或破裂，排（吸）氣閥就迅速反空氣吸入客內，防止管道振動或破裂。

作用原理

當水進入管道時，塞頭停在定位架下部，進行大量排氣，當空氣排完時，水進入閥內把球浮起傳動塞頭到關閉，停止排氣。如管道在正常運轉時自然會產生少量氣體會聚到管內上部，到相當程度，閥內水位下降，浮球隨時下降氣體從小孔排出。如出現停電，停泵，管內水流空時，管內隨時會出現負壓力，浮球順水下降，打開小孔帶動大孔大量進氣確保管道安全。

技術參數

1、介質：清水
2、使用溫度：常溫
3、閥體：灰鑄鐵HT200
4、浮球與塞頭：不銹鋼
5、密封材料：丁腈橡膠
6、閥體強度打壓：1.5Mpa
7、密封試驗打壓：0.05-1.1Mpa不漏水

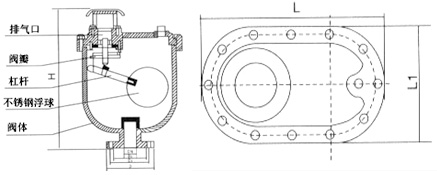

外形尺寸（尺寸單位：mm）

公稱通徑（DN）	H	L	L1
20/25	400	290	180
50	480	370	200
80	600	420	250
100	600	420	250
150	750	600	350
200	870	670	410

零件材料

NO	名稱	材質
1	閥體	HT200
2	閥蓋	HT200
3	浮球	304不銹鋼
4	閥瓣	黃銅、不銹鋼
5	杠桿	H59黃銅
6	塞頭	不銹鋼
