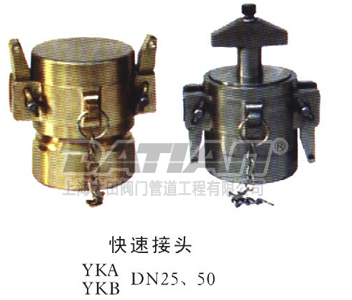

快速接頭 概述

快速接頭是將槽車內的液體輸送貯罐中必備的快速連接裝置便于裝卸，安全可靠。
快速接頭是一種不需要工具就能實現管路連通或斷開的接頭?？焖俳宇^可分為：空氣用快速接頭、氧氣燃料氣體用快速接頭、氣體液體共用快速接頭、油壓用快速接頭、惰性氣體用快速接頭、冷卻水溫油用快速接頭、半導體快速接頭。
不銹鋼快速接頭型號有A型、B型、C型、D型、E型、F型、DC型、DP型等。產品主要用于地暖管道、暖氣管道、太陽能管道、PPR管道等。涉及石油、化工、治金、電力、化肥、制藥、食品、城建、污水處理、環保等行業。

快速接頭 主要外形尺寸和連接尺寸

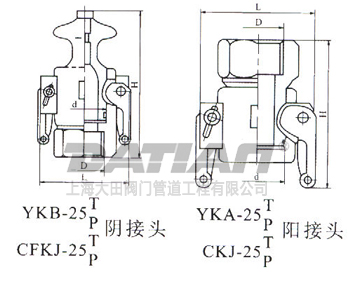

快速接頭	快速接頭外形圖

DN	D	d	L	H	H1
25	ZG1″	38	76	94	122
50	ZG2″	65	106	106	143

快速接頭 主要零件材料

零件名稱	材料
	CKJ CFKJ-25T	CKJ CFKJ-25P
陽/陰接頭、接頭蓋	黃銅	不銹鋼
接頭堵、把手、按鈕
放氣閥
錐銷、彈簧、限位銷	不銹鋼
O型圈、密封墊	耐油橡膠	氟橡膠

YGB裝卸管總成 概述

YGB裝卸管總成使用于液化石油氣卸裝臺與液化氣、液氨槽車快速連接，根據實地不同情況由用戶選擇長度，一般標準L=4米。一頭采用快速接頭，專用球閥，另端為法蘭連接為總成，操作方便，經久耐用，安全可靠。

主要部件材料

公稱通徑（DN）	快速接頭	橡膠管	法蘭接頭	公稱壓力
Ø25、Ø50	銅 不銹鋼	內外橡膠 內襯膠絲	碳鋼 不銹鋼	PN2.5、4.0 、6.4MPa

YGB（A）-25/40裝卸管部成
通徑（DN）：25，50，80（mm）
壓力（PN）：2.5,4.0MPa
公稱長度:L2=用戶確定

YGB裝卸管總成 主要外型尺寸和連接尺寸

PN	DN	D	L1	L2	L4
2.5MPa	25	115	39	用戶確定	L4=2Z230

YKA充氣槍 概述

YKA充氣槍使用于充裝臺充氣用，一頭配槍，另一端配DN15法蘭或G1/2外絲接頭，標準長度L=2米，由用戶選擇。

YKA充氣槍 主要部件材料

公稱通徑（DN）	槍體	橡膠管	法蘭及接頭	公稱壓力
15	銅	內外橡膠、內襯膠絲	碳鋼	PN2.5MPa

YGF防震管 概述

YGF防震管使用于烴泵進出口同管道連接處，當烴泵在連接工作時起防震松弛作用，防止管道松開或斷裂，性能穩定，安全方便。一般標準L=0.5米，也可由用戶選擇。

YGF防震管 主要部件材料

公稱通徑（DN）	橡膠管	法蘭及接頭
50	不銹鋼絲編織橡膠管	碳鋼
